La base de la tour
:
Nous allons créer une base en carton fort pour
la tour. Vous pouvez utilisez un vieux calendrier.
Nous avons décidé de faire un support
fin et ajusté au décor pour que la tour puisse facilement
être adossée à des murs.
Mais nous lui avons ensuite construit un socle amovible pour pouvoir la placer seule.
|
|
|
- 2 -

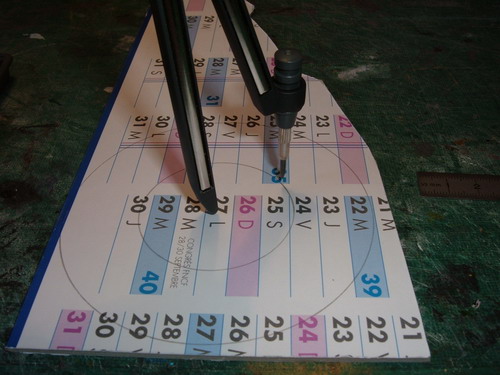

La quadrature du cercle :
Tracez deux cercles concentriques respectivement
de 5 et de 10 cm de diamètre. |
|
|
- 3 -
Le Socle :
Vous pouvez aussi simplement reporter le gabarit de socle sur
du carton.
Nous avons finalement utilisé le côté blanc du calendrier. |
|
|
|
|
|
- 4 -
Repères d'angle :
A l'aide du gabarit,
marquez les séparations, puis reliez -les par des
lignes. Vous obtenez 16 quartiers de cercles de
22,5° d'angle chacun.
Nous les appélerons repères
d'angle. |
|
|
- 5 -
Découpe :
Vous pouvez maintenant découper
le socle. Faites très attention à vos
doigts, ne forcez pas sur la lame et faites plutôt
plusieurs passages légers. |
|
|
- 6 - Le tube de l'été :
Munissez-vous du tube en carton de 5cm de diamètre. Placez-le dans
un guide de coupe puis mesurez précisément 35cm.
Un mètre
ruban tenu bien aligné devrait
fonctionner.
Tracez à plusieurs endroits autour du tube pour plus de sécurité. |
|
Notez que vous pouvez réaliser cette maquette avec un tube de n'importe quel diamètre, à condition d'adapter tout le reste. Attention à préserver les proportions de l'ensemble aussi.
J'ai choisi ce diamètre car selon mes calculs, c'est le plus petit diamètre acceptable pour avoir un escalier en colimaçon dans la tour, à l'échelle. (vous suivez avec l'échelle et l'escalier ?) |
|
|
|
|
|
- 7 -
Scie à onglet :
Avec une scie à onglet*, découpez délicatement le tube,
le plus droit possible. Eventuelement un peu de ponçage au papier de verre
donnera une bonne finition des bords.
A défaut, vous pouvez utiliser une scie de modélisme*, voire un
cutter*. |
|
|
- 8 -
Premières pierres :
Comme par magie, votre tour va maintenant se dresser sur ses fondations.
Collez
le tube dans le cercle central de votre socle. Vérifiez bien la verticalité
de la tour à l'aide d'une équerre. Ici, l'équerre est
calée sur l'établi à
l'aide d'une chute de carton de la même épaisseur que le socle. |
|
|
- 9 -
Repères verticaux :
Pour placer la partie évasée en bas
de la tour, nous avons besoin de 16 repères
verticaux, qui parte à l'applomb de chaque
repères d'angle du gabarit.
|
|
|
|
|
|
- 10 -

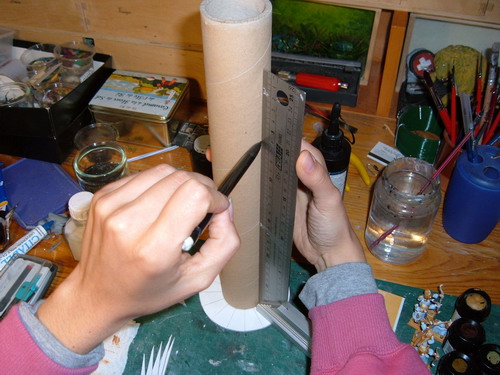

A l'aide d'une équerre, tracez
soigneusement ces traîts verticaux sur toute
la hauteur du tube.
Soignez bien cette étape car elle conditionne tout le reste de la construction. |
|
|
- 11 -
L'armature des racines :

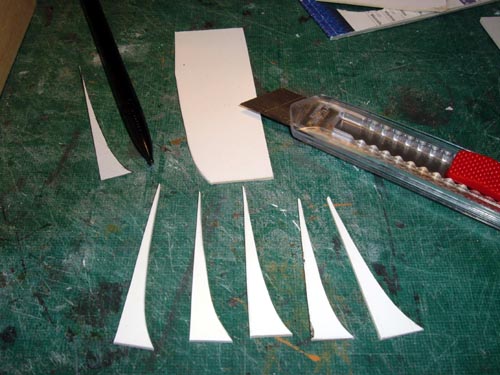

A l'aide du gabarit, découper une
série de triangles dans du carton-fort. Ces pièces
vont nous permettre de créer la partie évasée à
la base de la tour, comparable aux racines d'un
arbre. |
|
|
- 12 -

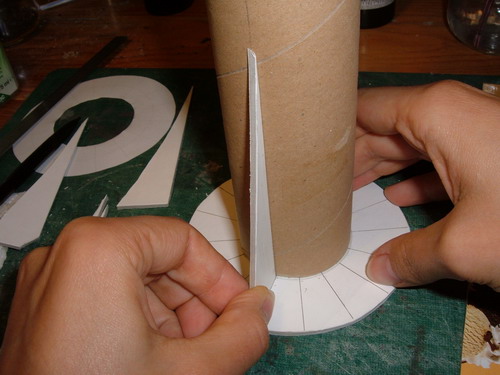

Placez une première armature
sur un repère d'angle, tout en suivant le
repère
vertical. Alignez-là soigneusement
car elle va servir de référence pour
toutes les autres.
Collez-là à la PVA, sur le carton ça accroche en quelques secondes. |
|
|
|
|
|
